Saturday, December 23, 2023

旋盤、フライス盤仕事

 最近凄く寒いので、毎年の事ですが金属を触りたくないです・・・

しかも気分的にはもう殆ど休みモードです(笑

年末年始の休みは12月28日から1月5日までとなります。宜しくお願いします。

時間が空いたらちょっと作ってやろうと思いつつ冬になってしまいましたが、やっと重い腰を上げました。
自分のなんてこんな時くらいしか手を付ける気になりませんからね(^^;
真鍮を旋盤で削り出したらフライス盤で等間隔に穴をあけて軽量化をしておきます。
エイジング液でいい雰囲気にしてから装着~。
昔のエアクールドプラグに装着する冷却パーツです。
まぁ実際普段走る時は現行品のチャンピオンのプラグを使っていますのでほぼ意味はないです。
見た目だけです ^^)
以上、自己満足でした。





Tuesday, December 19, 2023

プラグホールの修理

 ショベルヘッドのプラグホールの修理です。

ここも通常であればネジ山がなめてしまったときは専用のヘリサートがありますのでそちらで対処するのですが、今回はというと・・・


はい。

ネジ山が全部無いどころか、ヘリサートがすっぽり入るほどに大きな穴になっています。これではヘリサートは使えません。さらに、過去に座面をかなり深く座ぐっていてネジ山になる部分も7mm程度と薄くなっています・・・

なんでこうなるのか(苦笑

どう治すか迷ったのですが、燃焼室側がプラグホールとバルブのシートリングの距離が近すぎて全部溶接で一度埋めてしまうのは厳しいと思いアルミでパーツを製作。

製作したパーツをこんな感じではめ込んで↑
しっかりと溶接。その後周りに馴染むように形成し強度アップも兼ねてニードルスケーラーで鋳肌処理をします。
そこに予め旋盤で精度よくネジ山を作っておいたところに、ヘリサートではなくタイムサートを仕込みます。
リークチェックでも漏れはないので大丈夫かと思います。

今年も営業日もあと1週間程となりましたが、年内にはエンジンとミッションは仕上げたいですね~





Saturday, December 16, 2023

ショベル シリンダーヘッドの修理

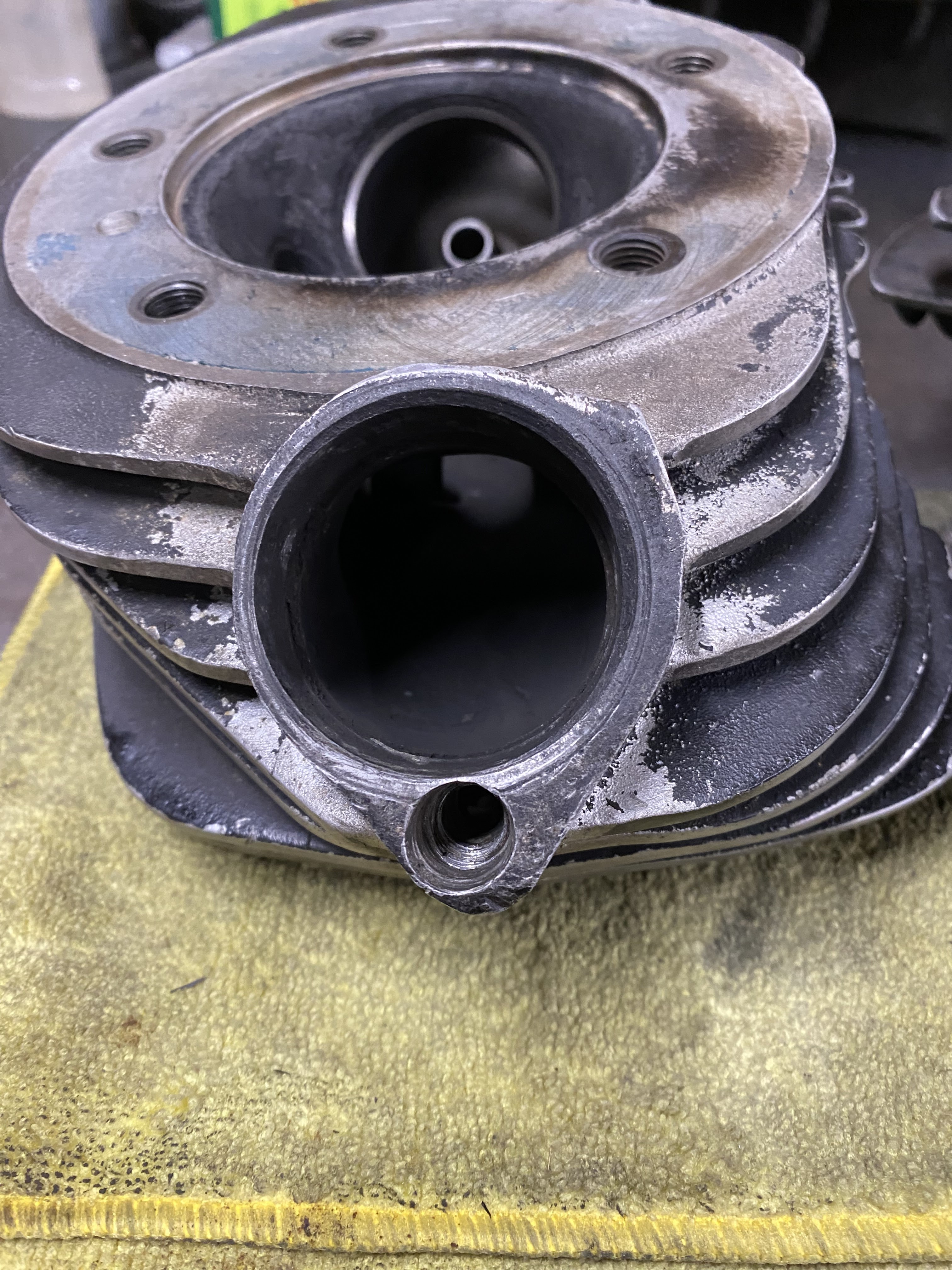

ショベルのシリンダーヘッド、エギゾースト取り付け部分の修理です。

ただネジ山がなめているだけですとヘリサートを挿入して修理完了になるのですが、今回のヘッドは既にヘリサートで修理されているのですが、サイズが3/8・・・
仕方ないので、ネジ部分を全部削り落として修理していきます↑
鉄と違いアルミ鋳物は大きめに削り落として溶接肉盛りをしないとうまくいきません。

フロント、リア両方とも逝っておりましたので作業もX2です・・・
鋳物用の溶加棒を使用して肉盛りです。

肉盛り後、削って形成、鋳肌処理をしていきます。
見た目を気にしすぎて深追いしない方が無難ですね(笑
はい、こんな感じで無事修正出来ました。
そしてここからの作業も肝心で、マフラー取り付け面に対して垂直に正確に穴をあけてネジを切っていきます。
まぁそもそもそれが目的の修理なんですがね(^^;
私はこんなジグを製作して作業しております。
フライス盤にセットして面を出して的な方が正確なんでしょうが、個人的にはこれで十分です(・ω・)
はい、このようにセットして下穴をあけたらタップでネジを切り完成です。
最初からヘリサートを仕込んだ方が強度が増すという話もありますが、とりあえずは直接ネジきりにしておきました。
無事に完成です。

次回、プラグホールの修理もありますのでそのうちアップします。








Tuesday, November 14, 2023

続けて中古車のご案内です。

2005年式 FXD 1450cc キャブレターモデル


 このまま乗るもよし、カスタムベースにするもよし。

乗り出し価格120万円(税込み)


年々程度の良いキャブレターモデルのダイナも少なくなってまいりました・・・

良い中古車数台店内に展示してありますので、お気軽にご来店ください。

お待ちしております。

中古車のご案内

 かなり久しぶりの投稿です。

かれこれ2年位ブログ更新をしておりませんでした・・・

久々すぎて更新の仕方も忘れてしまうところでした(笑

中古車のご案内です。

1999年式XL1200S
車検2年付き 乗り出し価格155万円(税込み)
お気軽にお問い合わせください。

宜しくお願い致します。
